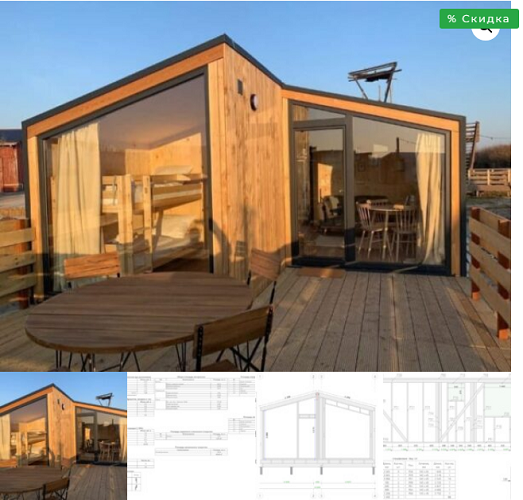

Запись [Domokea] Проект одноэтажного дома-бани 9,55х6,291 с жилой площадью 34м2 (Виктор Мельник)

​

Размер всей застройки 9,55 х 6,29
Стоимость данного проекта по материалам составит от 25тр/м2(с отделкой “под ключ” по внешней и внутренней отделке) от 950тр
Проект содержит:
1. КР(конструктивный раздел):
– Ведомость чертежей
– Пояснительная записка
– Модель дома и каркаса
– План фундамента – винтовые сваи 108 диаметр 16шт
– Схема и модель обвязки свай из бруса 200х150
– Узлы обвязки свай
– Схема и модель цокольного перекрытия
– Узлы цокольного перекрытия
– Схема расположения стен 1-го этажа
– Модель стен 1-го этажа
– Сборка стены 1.01-1.12
– Схема монтажа второй верхней обвязки стен 1-го этажа
– Узлы стен и опорных конструкций 1-го этажа
– План кровли, угол ската 15 градусов
– Схема и модель опорных и фасадных конструкций стропильной системы
– Схема и модель расположения стропил
– Схема запилов
– Разрез 4-4
– Спецификация на пиломатериалы силового каркаса
– Сводные данные

2. ЭП(эскизный проект):
– Ведомость чертежей, ТЭП
– План 1-го этажа+ план обмерочный
– План кровли 15 градусов
– Фасады в осях
– Разрезы 1-1, 2-2 + 3д виды и пироги конструктивов
– Общий вид 1-4
– Ведомость оконных и дверных проемов

3. Файл распиловки (95х45, 145х45, 195х45, 200х150) итого вам потребуется на каркас 8,4м3 сухого строганного пиломатериала
обрешетка по стенам и кровле, контрутепление стен (брусок 50х50) – 2м3
обрешетка кровли (доска 100х25) – 1,5м3
В нашей базе более 300 готовых проектов каркасных домов разной площадью, планировкой и внешним видом.
Поможем спроектировать дом вашей мечты!
Стоимость индивидуального проектирования 1000р/м2(состав проекта- КР(конструктивный раздел)+ фундамент- винтовые сваи, ЭП(эскизный проект), 3д модель, файлы распиловки на каркас

Площади помещений:
1 этаж:
1. Помывочная – 2,93м2
2. Кухня-гостиная – 20,29м2
3. СУ – 1,82м2
4. Парная – 3,26м2
5. Спальня – 6,03м2
итого 34,34м2

Высота боковой стены внутри дома 2,5м, высота в коньке – 3,287м
угол наклона кровли 15 градусов.

Толщина утепления:
пол 200мм,
наружные стены 150мм + 50мм перехлестное утепление = 200мм, внутренние перегородки 100мм
кровля 200мм

Цена: 7000р.
